Ниже вы можете увидеть порядок сборка дектской деревянной кровати с механизмом «маятник» и выдвижным ящиком

Как собирается детская кровать

Наше технічний опис збірки підходить до багатьох моделей дитячих ліжечок .  Збираючи дитяче ліжечко строго за схемою від виробника ,  можна не помітити власних помилок через конструктивних особливостей при з’єднанні деталей .  Ми постараємося звернути Вашу увагу на ці моменти .

Матеріал ,  з якого виробляють ліжечка для новонароджених ,  повинен відповідати екологічним нормам ,  частіше використовується масив дерева ,  рідше МДФ і ДСП .  Залежно від характеристик матеріалу ,  використовується спеціальна меблева фурнітура .

В системі маятникових механізмів застосовуються чотири блоки ,  які встановлюються для поздовжнього або поперечного руху ліжечка щодо заснування .  Блок  —  витягнута деталь з двома підшипниками по краях .  Один підшипник з’єднується з каркасом ліжечка ,  інший з підставою .

У зібраному вигляді ,  при натисканні на корпус ліжечка ,  механізм блоків приходить в рух по певній амплітуді ,  і ліжечко починає розгойдуватися .  У підставі ліжечка ,  в залежності від комплектації ,  знаходиться ящик для білизни .  На ящик встановлюються коліщатка або ящик ковзає по напрямних .

Який інструмент потрібен для складання ліжечка з маятниковий механізмом ?

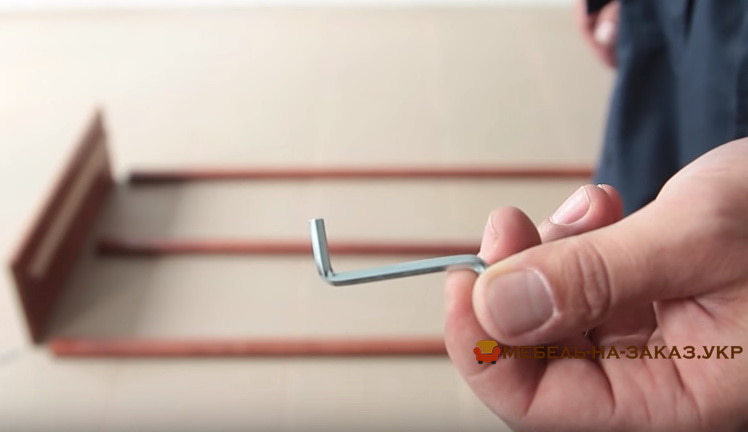

Це  —  шуруповерт з набором біт ,  хрестова і шестигранна біти .  Шестигранний ключ .  Молоток .  Набір викруток .

как самому собрать мебель

Услуги сборки мебели в Украине

Этапы сборка детской кровати

1 .  Послідовність дій .
2 .  Точність  з’єднання.
3 .  Зусилля ,  що додається в складанні вузла конструкції .
Збираємо корпус ліжечка

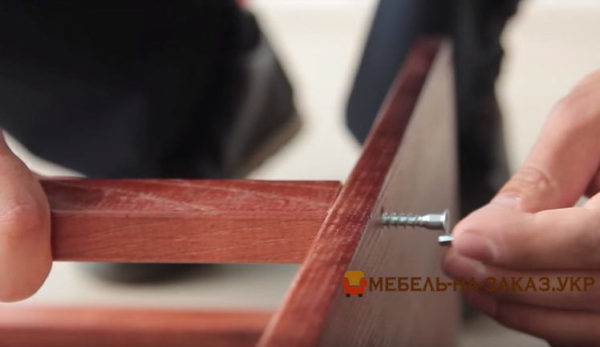

З’єднуємо задню стінку  » 1 »  ліжечка з боковинами  » 3 «.  На малюнку цифрою  » 8 »  відзначений конфирмат ,  який потрібно закрутити за допомогою шестигранного ключа .  У кожній боковині таких сполуки  —  по два ,  конфирмат стягує боковину з горизонтальною рамкою задньої стінки .  Не слід відразу затягувати конфірмати ,  для подальших дій .

з’єднання  корпусу ліжечка

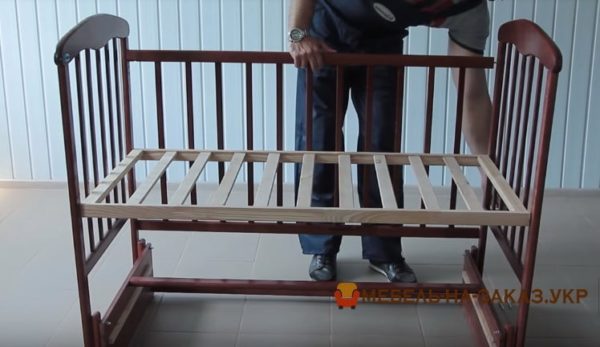

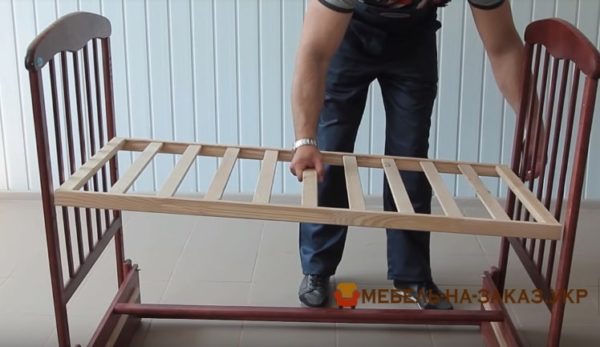

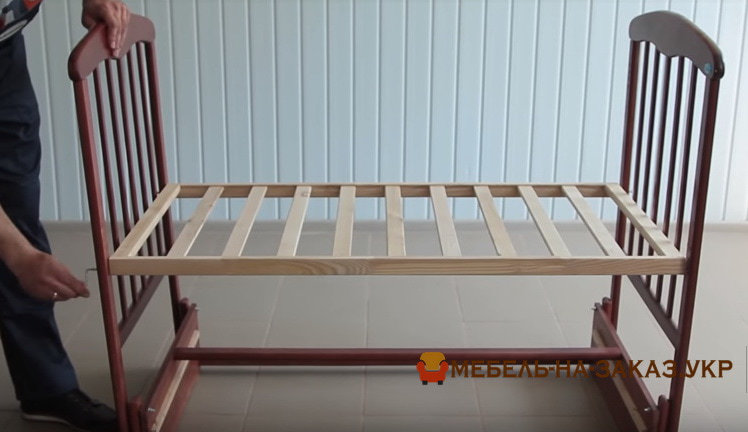

Встановлюємо дно ліжечка  » 4 «.  Висота установки може змінюватися в залежності від віку дитини ,  для цього передбачені отвори в боковинах .  Рейкове підставу кріпиться до боковин ліжка ,  втулка  » 12 »  вставляється в отвір рамки і через боковину стягується гвинтом .  Далі притягнуть не докрученние конфірмати для задньої стінки .

схема установки рейкового підстави
Злегка відкрутивши переднє гвинти на рейковому підставі ,  вставляємо передню стінку ліжечка  » 1 »  стягуємо її з боковинами .  Закручуємо назад гвинти на рейковому підставі .

Здійснюємо монтаж підйомної планки  » 5 «.  Опускаємо пружинку в пластмасовий циліндр ,  накладаємо кнопку на пружинку і затискаємо ,  вкладаємо ці деталі в лицьове отвір планки по обом сторонам .  У торці планки по краях є два наскрізних отвори ,  вставляємо шпильки в них .  Шпилька проходить через циліндр і кнопку ,  тим самим фіксуючи деталь ,  поглиблення на шпильки повинно знаходитися зверху .

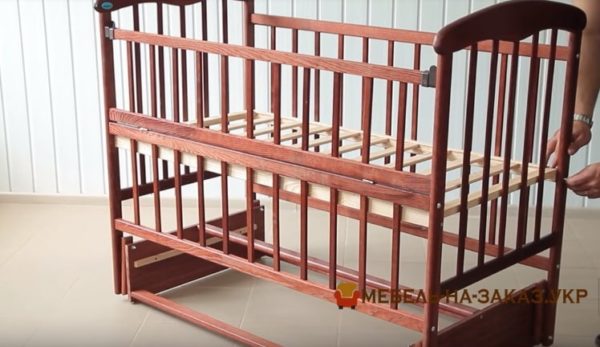

Конструкцію підйомної планки накладаємо на верхню рамку передньої стінки ліжечка .  Нижня частина шпильок повинна зануритися на певну глибину в отвори верхньої рейки передньої стінки .  На верх шпильки надаватися кріпильний елемент ,  який притягається гвинтом через боковину .

Тепер підйомна планка рухається по шпильок і фіксується в поглибленні на шпильці .  Для зняття з фіксатора ,  потрібно натиснути на кнопку .  На кольоровому малюнку зображені шпильки з циліндрами і кріпильних елементом .  Увага ,  циліндри повинні бути встановлені в планці спочатку !

схема установки підйомної планки на ліжечко
Збірка підстави ліжечка

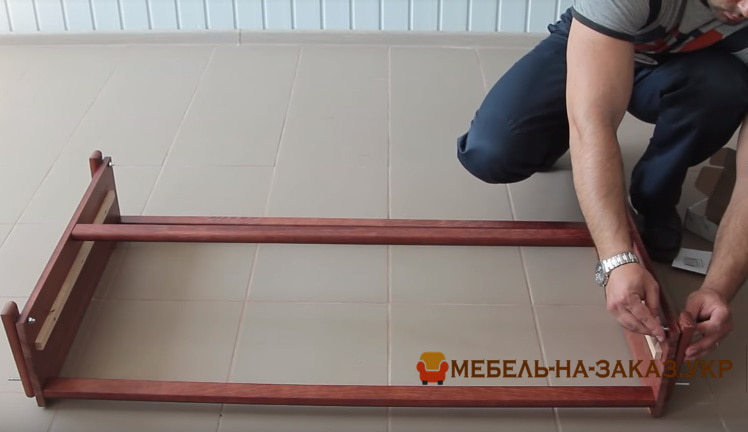

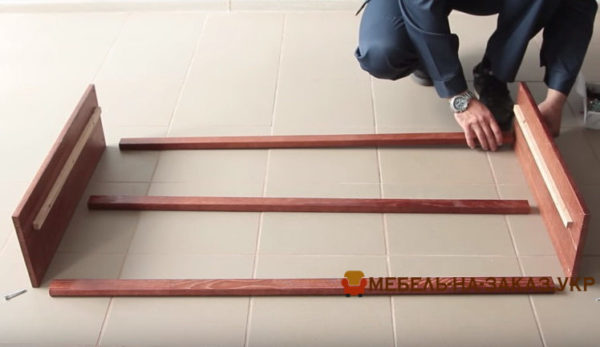

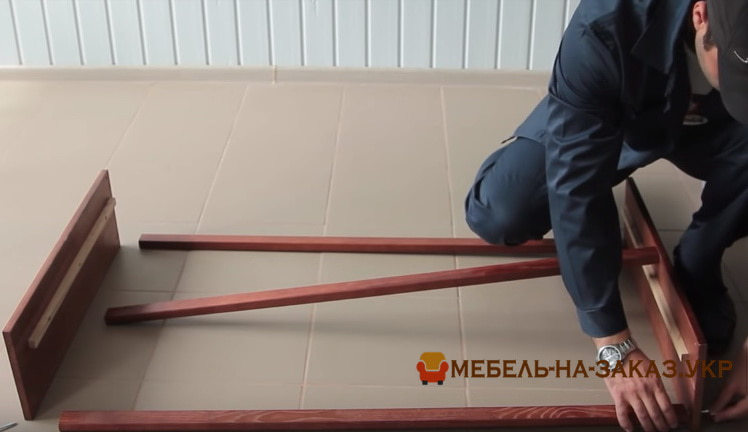

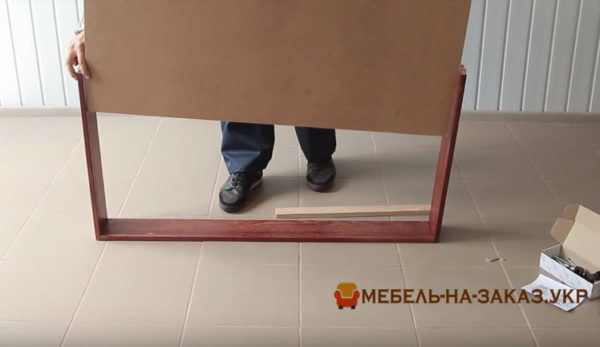

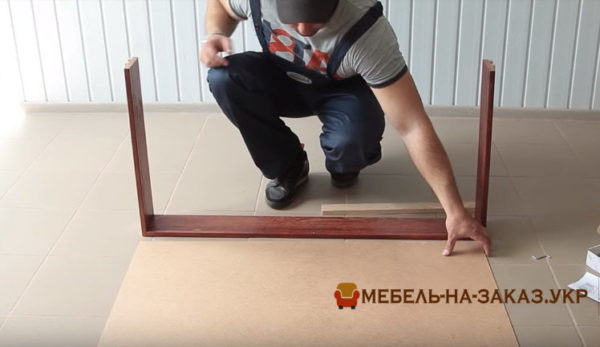

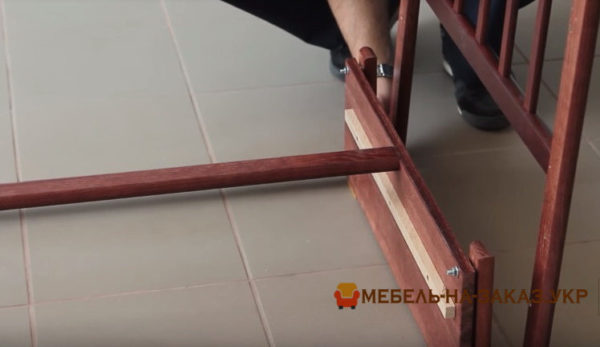

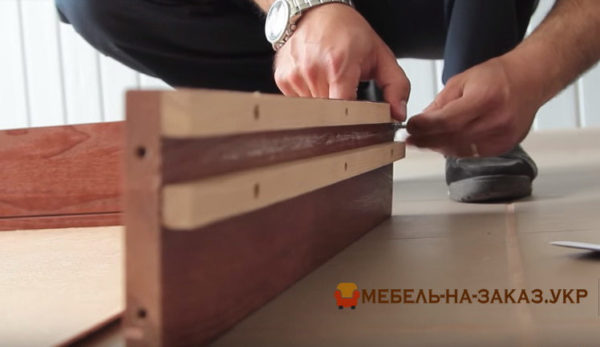

При наявності ящика на напрямних ,  встановлюємо полози на внутрішні боковини .  Поздовжні планки кріпляться до боковин .  Зверху накладається лист з оргаліту і фіксується .  На низ боковин підстави набиваються ніжки .

збірка підстави ліжечка
З’єднання ліжечка з підставою ,  встановлюємо маятниковий механізм

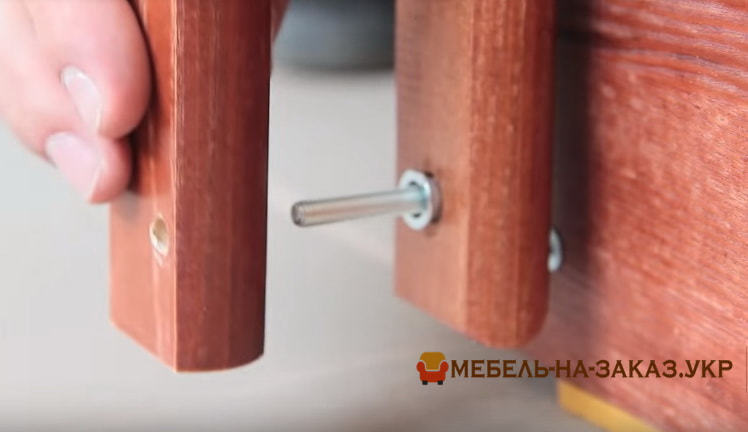

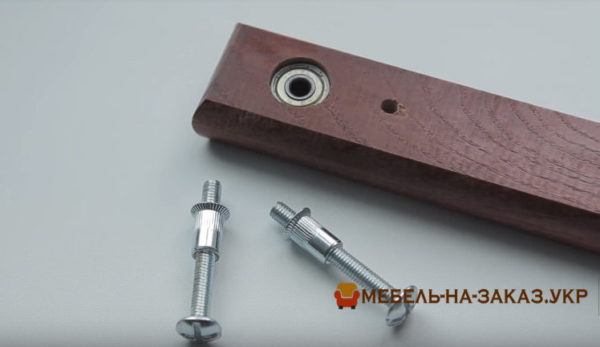

Гвинт для кріплення вставляється в підшипник ,  з боку більшого поглиблення ,  тим самим головка гвинта повністю занурюється в отвір .  Зі зворотного боку на різьблення гвинта надаватися розпірна трубка .  Гвинт вкручується в кріпильну втулку на підставі і ніжці ліжечка .  Розпірна трубка прилягає до внутрішнього кільця підшипника в маятниковому механізмі з одного боку ,  а з іншого до деталі ліжка .

маятниковий механізм ліжечка

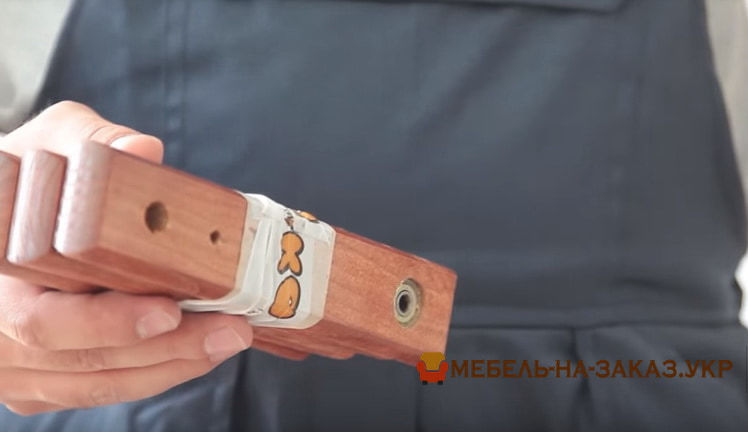

При погойдуванні ліжка механізм маятника повинен плавно рухатися ,  гвинт не повинен розкручуватися ,  блоки рухаються без перешкод .  На блоці механізму маятника є отвір для фіксування ліжечка ,  в отвір блоку вставляється спеціальний гвинт ,  який запобігає хитання ліжечка .

гвинт для блокування маятникового механізму в ліжечку
збірка ящика

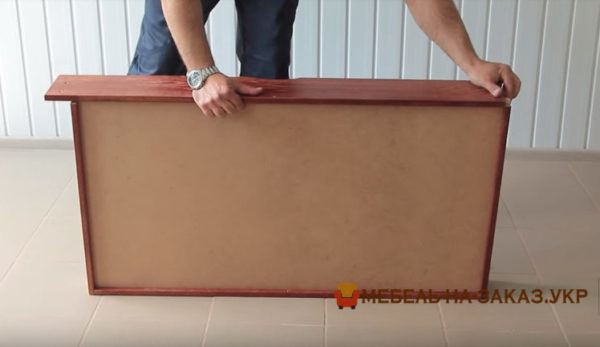

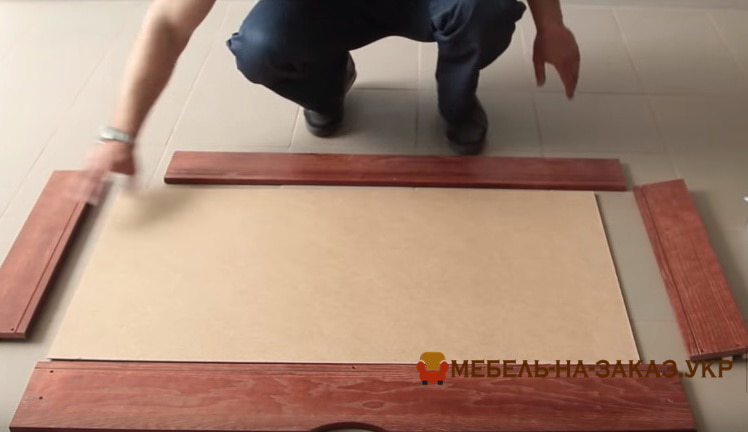

На зображенні фасад і задня панель ящика стягуються конфірматомі через боковини .  Прибивається дно ящика і встановлюються коліщатка .

схема збірки ящика

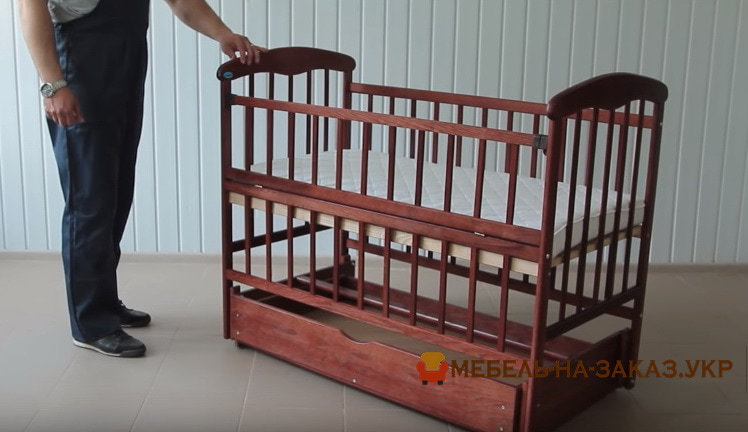

Ліжечко з маятниковим механізмом зібрана .  Додатково перевіряємо стяжку вузлів ,  хід підшипників в блоках .  Якщо з якихось причин ви не готові збирати ліжечко самостійно ,  ми будемо раді допомогти  —  послуга збірка дитячого ліжечка від нашої організації .
